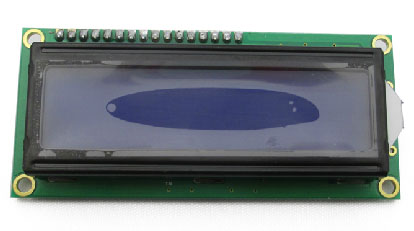

蓝屏1602液晶屏显示模块LCD1602

  •
  • 产品型号:LCD1602
  • 订货周期:现货
  • 产品价格:电话咨询:010-83139176
  • 关联文档:
  • 在线咨询:北京汇众新特科技有限公司


蓝屏1602液晶屏LCD1602 LCD-1602-5V白字体带背光



玻璃尺寸
69.5*21.8*17.8

蓝底白字

标准型16X2液晶显示字符模块(背光/蓝屏)


1602采用标准的16脚接口,其中:

第1脚:VSS为地电源

第2脚:VDD接5V正电源

第3脚:V0为液晶显示器对比度调整端,接正电源时对比度最弱,接地电源时对比度最高,对比度过高时会产生“鬼影”,使用时可以通过一个10K的电位器调整对比度

第4脚:RS为寄存器选择,高电平时选择数据寄存器、低电平时选择指令寄存器。

第5脚:R/W为读写信号线,高电平时进行读操作,低电平时进行写操作。当RS和RW共同为低电平时可以写入指令或者显示地址,当RS为低电平RW为高电平时可以读忙信号,当RS为高电平RW为低电平时可以写入数据。

第6脚:E端为使能端,当E端由高电平跳变成低电平时,液晶模块执行命令。

第7~14脚:D0~D7为8位双向数据线。

第15脚:背光电源正极

第16脚:背光电源负极
1602字符LCD数据手册
